Heute bin ich nun endlich einmal dazu gekommen, den Inhalt der Super Combo auszupacken.
Das angelieferte Paket war doch unerwartet klein, wenn man bedenkt dass in dem Karton außer der Super Combo auch noch verschiedene Werkzeuge,
3 Lipos und ein paar Kleinteile verstaut sind. Und am Ende der Bauphase ein Helikopter mit rund 64cm Rumpflänge und 71.5cm Rotordurchmesser dabei herauskommt.
Das Paket mit einem Blade mqx im Größenvergleich, alle Bilder werden durch anklicken in der Lightbox mit 1000px Breite angezeigt.
Super Combo bedeutet bei Align übrigens, dass im Set alle Bauteile des Helikopters vorhanden sind, welche man benötigt um ihn nahezu flugfertig zusammenbauen zu können. Es fehlt in einer Super Combo eigentlich nur noch ein geeigneter Empfänger für die RC Anlage, sowie die Lipos.
Die technischen Daten des T-Rex 450 Sport V2 (neue Version 2.2). Fett markierte Teile sind gegenüber der „alten“ V2 geänderte Teile.
Technische Daten
• Länge: 643mm
• Höhe: 230mm
• Hauptrotordurchmesser: 715mm
• Heckrotordurchmesser: 158mm
• Motorritzel: 12Z (schrägverzahnt) – alte Version 15Z
• Hauptzahnrad: 121Z (schrägverzahnt) – alte Version 150Z
• Autorotationszahnrad: 106Z
• Heckrotorgetriebe: 25Z
• Übersetzung: 1:10.08:4.24 – alte Version 1:10:4.24
• Gewicht (mit Motor): 540g
Lieferumfang
• T-REX 450 SPORT V2 Kit x 1
• 325D Carbon Hauptrotorblatt x 2
• RCE-BL35P 35A Brushless Regler x 1
• 450MX Brushless Motor x 1
• DS410M (Metal Gear) Digital Servo x 3
• GP790 Head lock Gyro x 1 – alte Version GP780 Headlock Gyro
• DS420 Digital Servo x 1

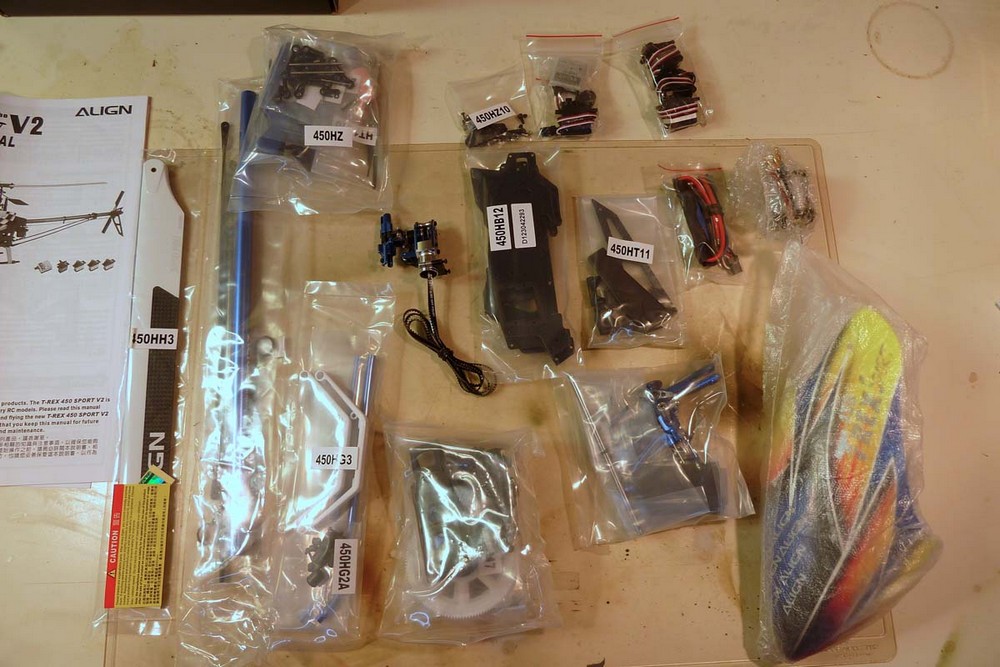

Hier nun ein Bild vom Inhalt der Supercombo:
Leider spiegeln die Tüten mehr oder weniger heftig. Gut zu erkennen sind aber das fertig montierte Heck und der ebenso fertig montierte Rotorkopf.
Diese beiden Teile werden im Laufe des Bauberichts allerdings komplett zerlegt um die korrekte Verschraubung und vor allem die Schraubensicherung mit Loctite zu gewährleisten. Dank vieler Lesestunden in Foren ist dies ein bereits verinnerlichter Grundsatz, dass auch fertig montierte Teile immer zu kontrollieren sind. Schließlich herrschen bei solch einem Helikopter Drehzahlen, die bei Fehlfunktionen und vor allem bei sich lösenden Teilen überaus gefährlich werden können.
Auf dem folgenden Bild habe ich die zusätzlich bestellten Teile fotografiert.
Dabei handelt es sich um:
1x Carbon Heckanlenkung vom Protos 500. Diese wird die originale Heckanlenkung – welche sich durch biegen kann – ersetzen. (ganz unten)
1x Robbe Roxxy Brushless Regler Typ 940-6. Dieser wird den originalen Align Regler RCE-BL35P 35A ersetzen, da der Align Regler laut Aussagen in Foren den Governormodus (Drehzahl halten) nicht so gut beherrscht.
1x Savöx SH-0263MG Digitalservo, als Ersatz für das originale DS420 Digital Servo als Heckanlenkung. Das Savöx Servo hat mit 2.2kg eine höhere Stellkraft als das DS 420 mit 0.8 bis 1.0kg
1x Landegestell komplett vom T-Rex 500. Das ist breiter als das originale und auch höher = mehr Freiheit für den Heckrotor. Ich denke für die ersten Flüge durchaus angebracht.
Planänderung:

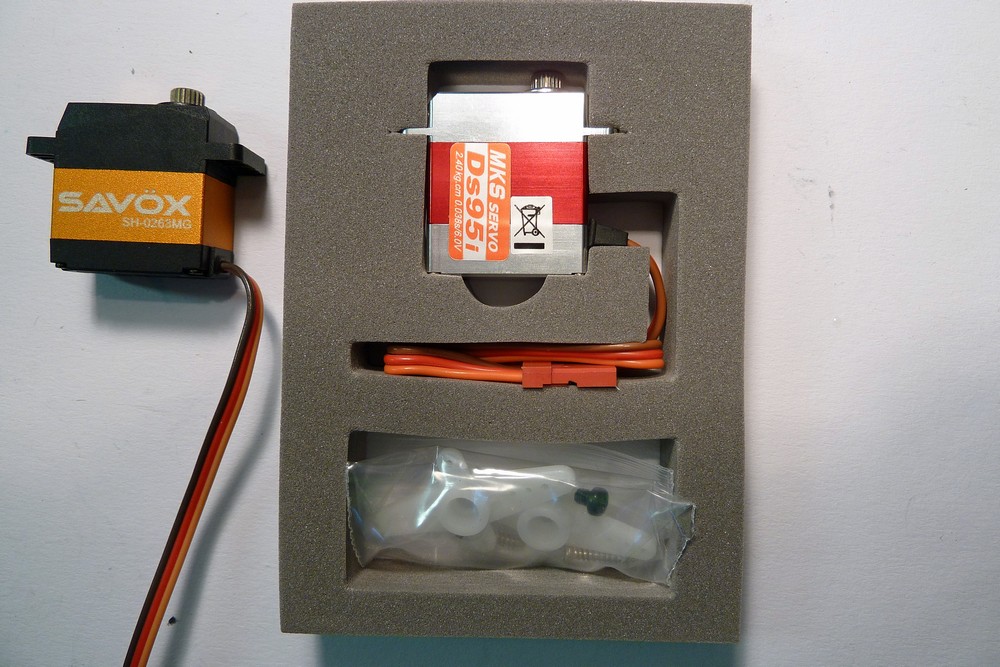

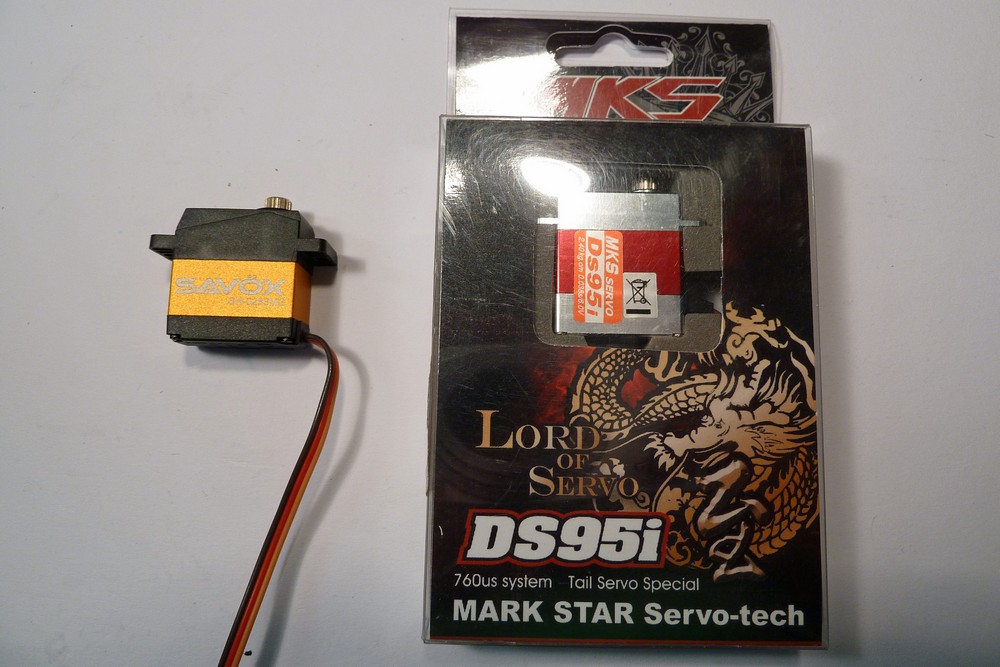

Das Savöx Servo SH-0263MG ist als Heckservo nicht geeignet, da von der Stellzeit zu langsam. Nach langem Überlegen habe ich mir gestern das MKS DS 95i bestellt:

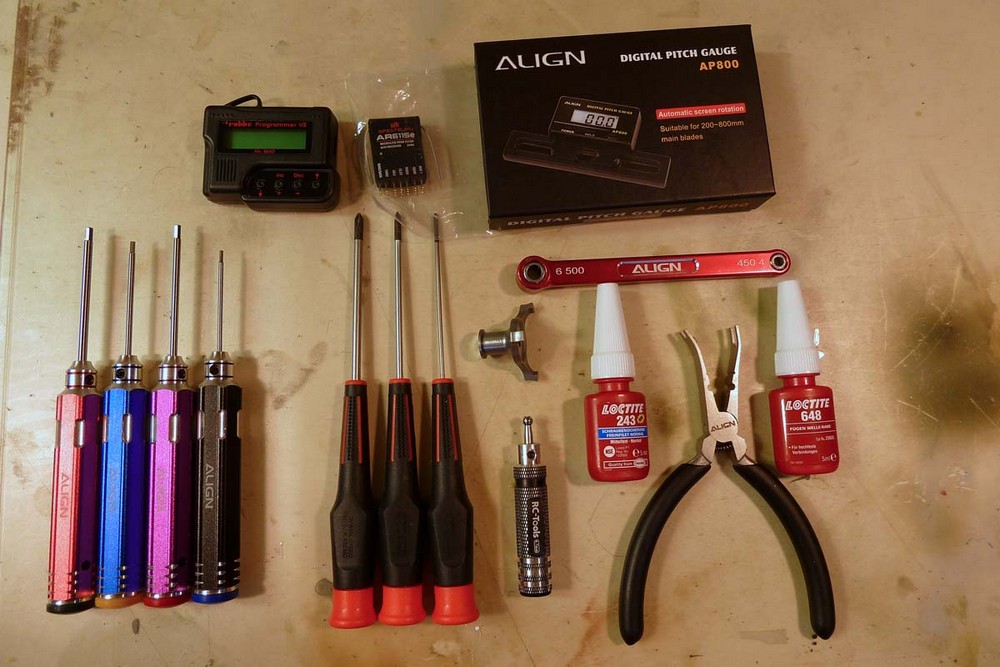

Das Werkzeug, welches ich zu der Super Combo dazu bestellt habe:
1x Inbus Schraubendreherset von Align (ganz links)
1x Schraubendreherset Kreuzschlitz (rechts) in den Größen (von links nach rechts)
PH1, PH0 und PH00
1x Reibahle 4.7mm RC-Tools, neben den Kreuzschlitz Schraubendrehern
1x Taumelscheiben-Einstellhilfe (über der Reibahle)
1x Blattlagerwellen Haltewerkzeug von Align für T-Rex 450 / 500 (über den Loctite Flaschen)
1x Loctite 243 Schraubensicherung mittelfest und 1x Loctite 648 Lagerkleber
1x Kugelkopfzange von Align (zwischen den Loctite Flaschen)
1x Digital Pitchlehre von Align (oben rechts)
1x Spektrum AR 6115e 6 Kanal Empfänger. Der gehört eigentlich nicht zum Werkzeug sondern zu den zusätzlichen Teilen. Allerdings war er bei meiner Bestellung im Set der Super Combo enthalten, ebenso wie ein 3S Lipo von Nexspor.
1x Robbe LCD ROXXY PROGRAMMER V2 als Ergänzung zum Robbe Regler, um diesen einfacher programmieren zu können.
Nicht auf dem Bild zu sehen ist ein Junsi Celllog 8S Logger und Lipowächter.
So, das war es schon für heute. Ich hoffe, dass ich nun in den nächsten Tagen Zeit finde um mit den ersten Bauabschnitten zu beginnen.
Patrick
Hier geht es zum nächsten Teil (anklicken).
